予想軌跡線表示(直線・円弧の滑らか表示)

当社の予想軌跡線表示は、自動車のバックビューアなどの用途に、
予想軌跡線・目安線(1m、2m)を撮像画像に合成し、滑らかで違和感のない表示機能を提供致します。
基本概要機能
■線は全8本。
■1本に対して32個の座標を設定(座標数を減らした場合、線の本数を増加可能)。
■線毎にON/OFF。
■線毎にY=6bit/Cb=5bit/Cr=5bitの色設定(RGB888など変更可能)。
■線毎に実線/破線選択可能。
■線毎に幅調整可能。
■線毎に幅方向に中央よりぼかすアンチエリアス調整可能。

機能に於きましては、開発する仕様、
ゲート規模に応じて線の本数、色設定、座標点数など要望に応じてアレンジ可能です。

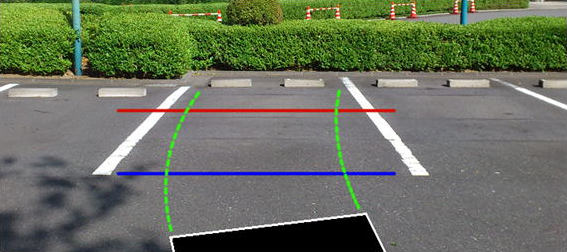

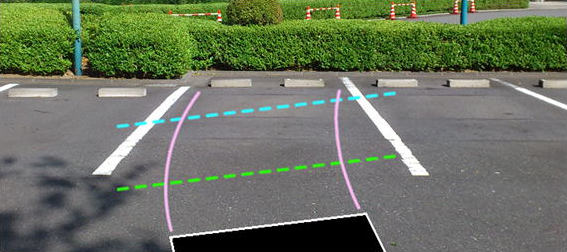

サンプル画(※車両部の表示は、はめ込み合成です)
